КАК ВЫБРАТЬ СВЕТОДИОДНЫЙ ЭКРАН. РАЗМЕР, интерфейс и ШАГ ПИКСЕЛЯ. Для улицы или помещения. Датчики, лицевое или тыльное обслуживание. Монтаж и доп. работы.

КАК ВЫБРАТЬ СВЕТОДИОДНЫЙ ЭКРАН. РАЗМЕР, интерфейс и ШАГ ПИКСЕЛЯ. Для улицы или помещения. Датчики, лицевое или тыльное обслуживание. Монтаж и доп. работы.
Подробно рассмотрим на что нужно обратить внимание при выборе светодиодного экрана. О чем не говорят производители, и что нужно знать.

21.08.19



При выборе светодиодного экрана и видеовывески каждый заказчик должен определиться:

 - с размером,

- шагом пикселя (расстояние между светодиодами),

- разрешением,

- интерфейсом,

- доп. функциями (датчиками),

- типом обслуживания,

- типом воспроизведения,

- длиной проводов,

- типом обслуживания экранов,

- понимать отличия экранов для улицы и для помещения,

- учитывать особенности монтажа и дополнительных работ.





Видеоэкран и видеовывеска это одно и то же по сути изделие,  отличаются они только размерами. Соотношение сторон у видеоэкрана 16:9 или близкое, у видеовывески 5:1 или близкое. Т.е. видеовывеска – это длинный светодиодный экран. Видеовывеску можно назвать по-разному: медиавывеска, видеострока, светодиодный экран, и все эти названия будут отображать суть этого изделия.



Современные экраны бывают горизонтального и вертикального исполнения, все зависит от ваших пожеланий.

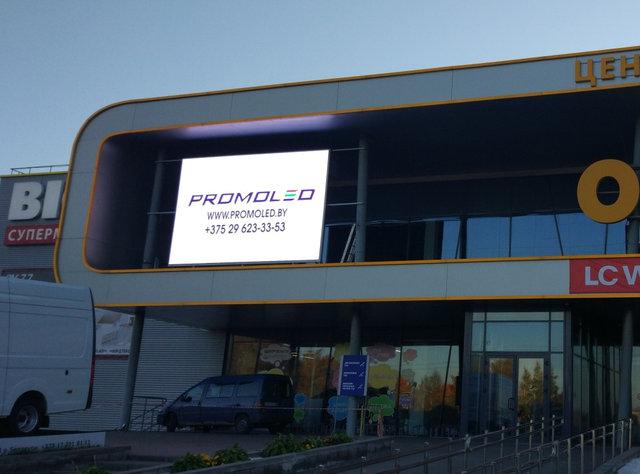

Светодиодный  видеоэкран 5760 х 3840 мм г. Минск









Светодиодный видеоэкран 1920 х 2240 мм, погранпереход "Привалки", Гродненская обл.





Светодиодный видеоэкран 5120 х 1120 мм, Минск





РАЗМЕР

Светодиодные экраны и видеовывески состоят из светодиодных модулей. Размер модулей, как правило, стандартный: 320*160 мм (горизонталь*вертикаль). Модули нельзя распилить или  нарастить, поэтому размеры светодиодного экрана будут кратны размеру светодиодного модуля.



При выборе размера видеоэкрана  необходимо учитывать, какие изображения вы будете на нем показывать, с какого расстояния на него будут смотреть ваши клиенты.



Наиболее массовыми являются небольшие размеры экранов, например: 1600*1600 мм,

1920*960 мм, 2560*1120 мм, или средние размеры: 2880*2240, 3200*1600 мм, и другие.

Реже заказывают экраны больших размеров: 4800*2240, 2880*3840, 5760*3840 и больше.



Иногда, для решения локальных задач, заказывают экраны очень маленьких размеров, например 640*640 мм, 1600*320 мм. или подобных.





Светодиодный видеоэкран 640 х 640 мм, Гомель









В нашем Портфолио есть экраны разных конфигураций, например таких:



Радиусная светодиодная видеострока 10240*320 мм, Минск





Z-образный  светодиодный видеоэкран 4800 х 640 мм, Гомель









Светодиодный 2-х сторонний видеоэкран 320 х 320 мм, Минск







Инсталляция "Национальная библиотека Беларуси", Три светодиодных видеоэкрана размером 1280х1280 мм, Гомель





Рекомендация: при небольших размерах видеоэкрана откажитесь от мелких изображений и надписей в ваших видеороликах. Сконцетрируйтесь на самом главном.





РАЗРЕШЕНИЕ и ШАГ ПИКСЕЛЯ

Светодиодный экран служит для демонстрации фото и видео файлов. Поэтому для нас важно знать разрешение  экрана. Разрешение экрана зависит и от размера экрана и от шага пикселя.

Шаг пикселя – расстояние между светодиодами (если быть точнее, то между центрами светодиодов).

Для уличных светодиодных экранов наиболее распространенными являются шаги пикселя: 8, 6,67, и 5 мм. Есть шаги и меньше, но это эксклюзив с высокой стоимостью.

Для внутренних видеоэкранов наиболее популярны шаги 4 и 3 мм. Иногда заказывают 2,5 мм. Существуют шаги даже менее 1 мм. Но это эксклюзив.





Курсы валют (светодиодный видеоэкран) 1280 х 640 мм, шаг 4мм,





Светодиодный видеоэкран 1920 х 1280 мм, шаг 8мм, Гомель





Светодиодный видеоэкран 3200 х 480 мм, шаг 10мм, Гомель





Условно принимается, что шаг пикселя 8 мм будет виден цельной картинкой, а не отдельными светодиодами, с расстояния 8 метров и дальше. Шаг 5 мм с расстояния 5 метров и дальше, и тд. В реальности, к этим метрам нужно добавить еще пару метров,  видно будет лучше.



Пример расчета разрешения видеоэкрана:

  1. Экран размером 960*960мм, шаг пикселя 10 мм, разрешение 96*96 точек.
  2. Экран размером 960*960мм, шаг пикселя 8 мм, разрешение 120*120 точек.
  3. Экран размером 960*960мм, шаг пикселя 6,67 мм, разрешение 144*144 точки.
  4. Экран размером 960*960мм, шаг пикселя 5 мм, разрешение 192*192 точки.
  5. Экран размером 960*960мм, шаг пикселя 4 мм, разрешение 240*240 точек.



Горизонтальный размер 960 мм мы делим на шаг пикселя 10 мм, и получаем разрешение по горизонтали = 96 точек. Аналогичный расчет  и для вертикали.



Обратите внимание – размер экранов одинаковый, а  разрешение разное. И качество изображения будет тоже разным. Чем больше точек, тем выше качество изображения.



Условно принимается, что при разрешении 120*120  точек можно показать картинку в невысоком качестве, но можно. Чем больше на картинке (видео) будет мелких деталей, тем хуже они будут отображаться. Особенно мелкие не будут видны совсем.





Сравнение разрешений -  для наглядности.



Чем меньше шаг пикселя светодиодного модуля, тем больше светодиодов в экране, тем дороже экран. Экран с шагом пикселя 5 мм дороже экрана с шагом 8 мм.



Для сравнения, на одном квадратном метре экрана размещено светодиодов:

Шаг 10 мм = 10 000 светодиодов,

Шаг 8 мм = 15 625 светодиодов,

Шаг 6,67 мм = 22 500 светодиодов,

Шаг 5 мм = 40 000 светодиодов,

Шаг 4 мм = 62 500 светодиодов,

Это объясняет, почему так важно правильно выбрать шаг пикселя, а также размер экрана.





ИНТЕРФЕЙС

Процесс смены информации одинаков для любого интерфейса. Это происходит через бесплатное ПО, которое размещено на нашем сайте.

Скачать программы для бегущей строки и светодиодных экранов с сайта PromoLED.by можно здесь:

https://promoled.by/cp9084-programmy-upravleniya.html





В комплекте со светодиодным экраном вы получаете паспорт на изделие. В нем указаны настройки для вашего экрана. С нашего сайта скачиваете нужную программу, которая также указана в паспорте. В программу вы один раз вводите настройки для вашего экрана, которые указаны в паспорте. Программа запоминает эти настройки.



Разные контроллеры, которые управляют видеоэкраном, работают с разными программами. Наиболее популярные контроллеры – HD и NovaStar.

HD – серия недорогих контроллеров для бегущих строк, светодиодных табло и небольших светодиодных экранов. Отлично себя зарекомендовали своей практичностью, надежностью и удобством для пользователя.



NovaStar – профессиональные контроллеры для больших и очень больших экранов. Мировой лидер в данной категории. Для управления контроллерами HD  служит программа  ViPlex.



Контроллеры HD дешевле, а  NovaStar – линейка профессиональных контроллеров с большими дополнительными возможностями, дороже.







Для смены информации на светодиодном экране есть несколько вариантов:





USB/флэшка . Популярный вариант для небольших светодиодных экранов и видеовывесок (для кафе, СТО).

В этом случае вы сохраняете файл на флэшку. Флэшку вы вставляете в USB разъем, который выведен из светодиодного экрана. Контроллер сам находит на флэшке нужный файл, перезагружается. Старая информация полностью удаляется из контроллера, новая информация загружается. В зависимости от объема загружаемой информации, этот процесс может занимать до 30 секунд и более. Как только высветилась новая информация, флэшку можно забирать – дальше контроллер работает самостоятельно.



Для вашего удобства длина USB провода может быть трех стандартных вариантов: 1,5 м, 3 м или 5 метров. Удлинить провод более 5 метров не получится, т.к. контроллер его просто не увидит.

Если светодиодный экран размещен на улице, то USB коннектор, в который вы вставляете флэшку, необходимо закрыть колпачком, скотчем или изолентой. Это нужно, чтобы коннектор не окислился (не заржавел). В противном случае контроллер не увидит флэшку, и смены  не произойдет. Это не гарантийный случай.





LAN.  Передача информации через LAN-кабель, он же - витая пара, он же – сетевой провод. Самый распространенный вариант для светодиодных экранов.

Достоинство этого  интерфейса – его защищенность и надежность. Т.е. информацию на ваше табло можно передать только с вашего компьютера. Исключение – когда информация передается по сети.



Недостаток – необходимо прокладывать провода, оплачивать стоимость  проводов и работы по прокладке. Если вы часто переезжаете из офиса в офис, этот вариант для вас будет не лучшим.

Максимально возможная длина LAN-кабеля – 100 метров. Больше – не увидит контроллер. Рассчитывая длину кабеля,  учтите весь маршрут прокладки, все загибы, обходы, спуски и подъемы. Добавьте 10-20% к полученной длине. В нашей практике было несколько случаев, когда заказчик неправильно заказывал длину кабеля, и сталкивался с неудобствами. Например, передвигал стол или устанавливал дополнительный свитч.





Wi-fi. Передача данных через wi-fi  удобна отсутствием проводов.  На открытой местности (в поле) модуль wi-fi  ловит сигнал на расстоянии 40 метров. Если смонтировать экран на стену, то появляются помехи в виде стен, дверей, окон. И это расстояние уменьшается. Учитывайте это при выборе интерфейса.

Недостаток – небольшое расстояние между компьютером и экраном, возможные помехи от мощного оборудования связи, которые сложно выявить до эксплуатации экрана. В некоторых контроллерах – незащищенное соединение.  В некоторых программах для полноцветных видеоэкранов можно поставить пароль на отправку файлов.





3G/4G. Передача информации через мобильных операторов. Вы, как заказчик приобретаете сим-карту мобильного оператора. Платите за потребленный трафик.





ВАЖНО: Выбирая любой тип  интерфейса, позаботьтесь о безопасности передачи информации. Для светодиодных экранов это особенно актуально.







ДАТЧИКИ

В светодиодные экраны с контроллерами HD возможна установка SensorBox. Это набор датчиков в одном небольшом корпусе: датчик температуры, датчик влажности, освещенности и ИК пульт. В экраны с контроллерами NovaStar каждый датчик устанавливается отдельно. Стоимость каждого датчика для   контроллера NovaStar  существенно выше, чем стоимость SensorBox для контроллера HD.



В последнее время самым популярным датчиком становится датчик освещенности. Он в автоматическом режиме выводит комфортный уровень яркости светодиодного экрана или бегущей строки в зависимости от освещенности на улице. С одной стороны мы избегаем засветов на табло в зимнее и вечернее время, и экономим электроэнергию. С другой стороны выводим нужную освещенность в особенно яркие дни.

 Стоимость  датчика освещенности невысокая, и он достаточно быстро самоокупается.





Датчик температуры необходимо защитить  от попадания прямых солнечных лучей. По своей сути – это электронный термометр, который на сколько нагреется, столько и покажет. Учитывайте, что корпус светодиодного экрана тоже нагревается на солнце, а от него датчик температуры. Поэтому нередко можно видеть завышенные значения температуры окружающей среды. В этом смысле светлые корпуса бегущих строк и экранов предпочтительны.







ТИП ВОСПРОИЗВЕДЕНИЯ



Синхронный тип – онлайн трансляция из какого-либо источника: сайта или видеокамеры.  Пример – онлайн трансляция спортивных, музыкальных или других мероприятий. Особенно интересны чемпионаты мира по футболу, хоккею, Евровидение и другие.

Интерфейс  - HDMI кабель.

Такой тип воспроизведения наиболее популярен для клубов, ресторанов, ДК.



Асинхронный – тип воспроизведения «по кругу». Т.е. вы загружаете ролики, и они проигрываются в установленном вами режиме.

Подходит для рекламных экранов.

При необходимости можно выбрать оба варианта воспроизведения.





ДЛИНА ПРОВОДОВ

Правильно подобранная длина проводов при заказе светодиодного экрана избавит от необходимости самостоятельно решать эти вопросы.

Учитывайте, что все провода, а также датчики, выходят их торца по правую руку, вот так:



В стандартном исполнении мы предлагаем:

Питающий провод (220В) – 5 метров,

LAN кабель, он же витая пара, он же сетевой шнур – 5 метров,

USB провод  - на выбор 1,5 м, 3 м или 5 метров.

В каждом конкретном случае интерфейс и длина проводов могут отличаться.







ТИП ОБСЛУЖИВАНИЯ

Особое внимание при заказе светодиодного экрана следует обратить на тип обслуживания.

С лицевым (фронтальным) обслуживанием. Такой светодиодный экран размещен на стене, доступа к задней крышке нет. Обслуживание возможно только через лицо экрана. Таких видеоэкранов более 90%.





Светодиодный полноцветный видеоэкран 5120х1600мм, г. Гомель





С задним обслуживанием (через задние двери, или заднюю крышку). К таким экранам есть подход сзади, поэтому обслуживание возможно только сзади.





Светодиодный  видеоэкран 5760 х 3840 мм г. Минск





Если   видеоэкран или видеовывеска установлены на отдельно стоящую опору, и есть возможность обслужить и сзади и спереди, выбирайте любой удобный для вас способ. Лицевой способ обслуживания будет дешевле, такова конструкция корпусов.





Светодиодный видеоэкран 3840 х 2240, Скидель





ВАЖНО: Неправильно подобранный тип обслуживания доставит вам множество хлопот, неудобств и потерянных средств.  Особенно, если ваша строка размещена  на большой высоте, имеет большие размеры и вес. Демонтировать, а затем снова монтировать весь экран  при каждом обслуживании - дорогое и не нужное удовольствие.





ОТЛИЧИЯ ЭКРАНОВ для помещений и для улицы.

Экраны для помещений и улицы имеют несколько принципиальных отличий:

  1. Яркость. Наиболее распространенная яркость уличных экранов – 5000 – 6500 Нит. Яркость экранов для помещений, как правило – 500 – 800 Нит.  Встречаются другие показатели, и выше, и ниже.
  2. Влагозащита. У уличных экранов есть, у экранов для помещений нет.
  3. Шаг пикселя. Экраны для улицы работают для больших пространств, и как правило, имеют бОльший размер. Основные шаги пикселя 8 мм, 6,67 мм и 5 мм. Экраны для помещения, как правило, имеют меньший размер. Основные шаги пикселя 4 мм, 3 мм, 2,5 мм. и меньше.
  4. Расстояние просмотра экрана. Экраны для помещения расположены на расстоянии нескольких метров, уличные экраны можно наблюдать с нескольких десятков и даже сотен метров.





Светодиодный видеоэкран 1920 х 800 мм, шаг 8мм, Гомель





Светодиодный полноцветный видеоэкран 1600 х 960 мм, шаг 2,5мм,  г. Гродно









ОСОБЕННОСТИ МОНТАЖА И ДОПОЛНИТЕЛЬНЫХ РАБОТ.

Рассчитывая стоимость монтажа, мы должны понимать особенность именно ваших местных условий, то есть:

  1. Материал фасада. Это может быть кирпич, керамическая плитка, вентилируемый фасад или стеклопакет. Наличие и толщина утеплителя. А также другие.
  2. Высота, на которой будет смонтирован экран.
  3. Сколько стен нужно просверлить, чтобы проложить кабели. Важна и толщина стен, и их количество.
  4. Подведен ли электрический кабель.
  5.  Наличие дополнительных работ. Часто, перед монтажом экрана необходимо демонтировать старую вывеску. Иногда эту вывеску требуется утилизировать. При земляных работах иногда стоит вопрос вывоза грунта.
  6. Какая техника требуется для выполнения монтажных работ в вашем случае. Можем ли мы обойтись собственными лестницами и строительными лесами, или нужно дополнительно заказывать автовышку или кран.
  7. На некоторых объектах существуют определенные ограничения, о которых мы должны знать. Например, на ваш объект необходимо заранее заказывать пропуск. Или существует ограничение по времени работы в течение суток (например, с 8-00 до 19-00, и только в рабочие дни). Или другие.

Понимая условия работы на вашем объекте, мы сможем рассчитать, подготовить и четко выполнить все необходимые работы.





Светодиодный видеоэкран 2560 х 2080 мм, Брестская обл., погранпереход "Домачево"





У нас за плечами опыт выполнения работ на больших и маленьких объектах на территории всей страны. Опыт производства с 2013 года.



Обращайтесь, будем рады!
